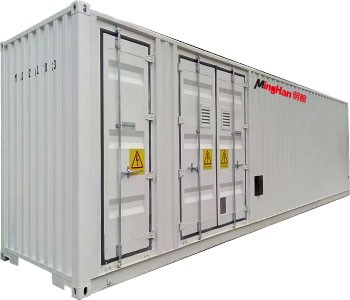

数字化预装式变电站 (CPS-i)
概述

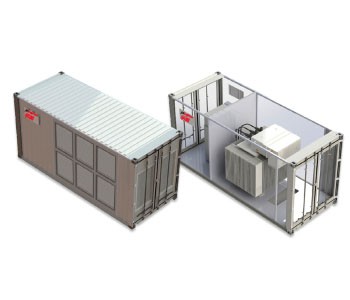

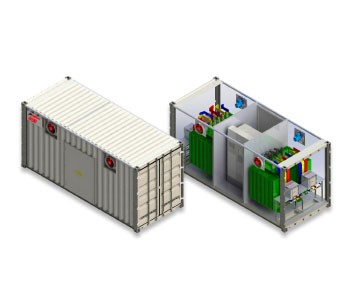

明翰E-HOUSE是由高压开关设备、电力变压器、低压开关设备、保护与控制系统、充气桩设备、光伏发电装置等设备统一设计，放在预制仓（箱）体内的一种有序组合。集成了嵌入式的边缘计算功能，具备通信功能及全生命周期管理功能的智能化设备，供电可靠、结构合理、操作方便，广泛应用于各种变配电、充电桩、光伏发电等场所。通过明翰E-HOUSE预装式（箱式）变电站，明翰电气为用户提供定制化的供电解决方案，从前期规划、工程设计、到安装调试指导一站式完成。通过高质量的专业设计，有效缩短项目施工时间，使得项目成本、设备空间、交付周期得到大优化。

联系我们

功能特点
技术参数
应用领域

技术特点：

1、根据实际需求，结合使用环境，遵循标准专属定制。

2、模块化设计，空间优化，在工厂阶段完成安装、调试、现场进行模块组装。

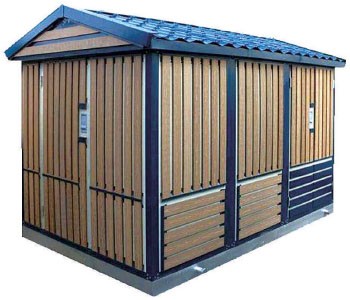

3、多种材质可选，与环境和谐，融入整体规划设计。

4、节省成本和时间，占地小，人工少，用时少，减少现场安装调试时间及成本。

技术参数:

项目		单位	参数
高压单元	额定频率	Hz	50 / 60
	额定电压	kV	12 / 24 / 40.5
	额定工频耐受电压	kV	42(48) / 50(60) /
	额定雷电冲击电压	kV
	额定电流	A
	额定短时耐受电流	kA
	额定峰值耐受电流	kA
低压单元	额定电压	V	400
	主母线额定电流	A	100-2000
	额定短时耐受电流	kA	42(48) / 50(60) /
	额定峰值耐受电流	kA	30（1S）
	馈出回路电流	A	100-800
	馈出回路数	路	1-12
	补偿容量	kA	0-360
变压器单元	额定容量	kVA	50-1250
	阻抗电压	％	4 or 4.5
	分接范围	kA	±2x2.5% or ±5%
	联结组别	kA	Y,yn0 or D,yn11
箱体	外壳防护等级		IP33
箱体	升级水平	dB	≤55

应用领域：

户外供电、太阳能、风能供电设施，可移动供电等。
